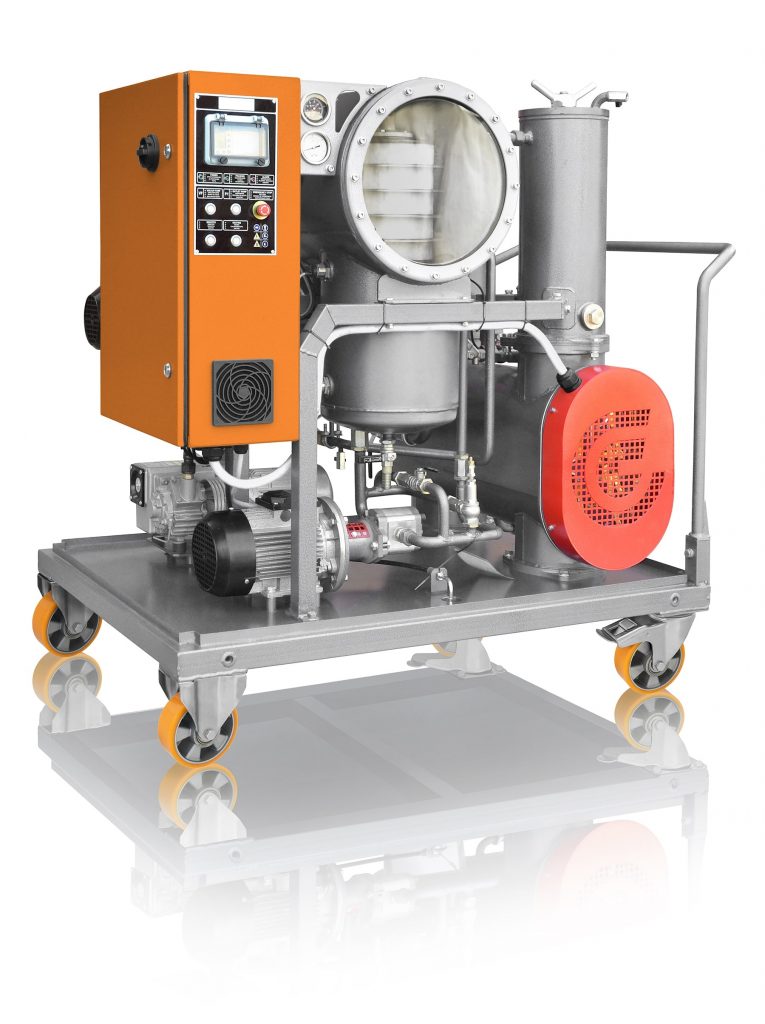

Unidade de purificação de óleo CMM-1/1
Unidade CMM-1/1 manteve a funcionalidade do equipamento nesta série, mas é mais compacto e econômico.
O CMM-1/1 é projetado para limpeza de impurezas mecânicas,remoção de água de óleos isolantes , cuja viscosidade cinemática contém uma temperatura de 50 ° C não exceda 70 cSt.
A unidade pode ser usada para aquecer aparelhos elétricos (transformadores) com óleo quente , bem como para vácuo dos transformadores.
A estação fornece limpeza de óleo até – / 14/12 classe na classe de pureza inicial – / 18/16 (fração de massa do poluente não é mais do que 0,004%) com passagem repetida do produto sendo limpo através da unidade de filtro.
O CMM-1/1 é usado para instalação, reparo e operação de equipamentos de alta tensão preenchidos com óleo (transformadores de potência, chaves de alta tensão, etc.)
| № | Nome do parâmetro | Valor |
| 1 | Produtividade, m3 / h: |
1,0 |
| 2 | Temperatura máxima do óleo na saída no modo de aquecimento, ° С |
55 |
| 3* | Os parâmetros do óleo tratado (com o teor de umidade inicial não superior a 100 g / t): – precisão de filtração, mícron – tensão de ruptura, kV, não menos – classe de pureza industrial de acordo com a ISO 4406 |
5 75 -/14/12 |
| 4 | A altura do óleo em relação ao bocal de saída, m |
20 |
| 5 | Pressão de entrada, MPa, não mais |
0,1 |
| 6 | Pressão de saída, MPa, não mai |
0,25 |
| 7 | Potência do aquecedor de óleo, kW |
20,4 |
| 8 | Densidade de potência superficial aquecedor, W / cm2, não mais |
1,1 |
| 9 | Consumo de energia instalado, kW |
25 |
| 10 | Parâmetros de uma rede CA trifásica (tensão de alimentação, V / frequência, Hz) |
Quaisquer parâmetros exigidos pelo cliente |
| 11 | Dimensões totais, mm, não mais – comprimento – largura – altura |
1260 1010 1295 |
| 12 | Peso, kg, não mais |
500 |
Note: * Em parâmetros iniciais de óleo:
- teor de umidade em massa – não superior a 0,005% (100 g / t);
- aquecendo o óleo na instalação a + 60 ± 5ºС dentro de 30 minutos;
- o conteúdo de gases não é superior a 10%.
- compacidade. A instalação pode ser transportada por vários modos de transporte (terra, água, ar);
- facilidade de manutenção e operação;
- elevar a tensão de ruptura do óleo de 15 para 75 kV em várias passagens pela instalação;
- devido à otimização do projeto do aquecedor sem desperdício de energia, a taxa de aquecimento do óleo é aumentada;
- O tamanho da janela de visualização permite monitorar visualmente o processo de processamento do óleo.
