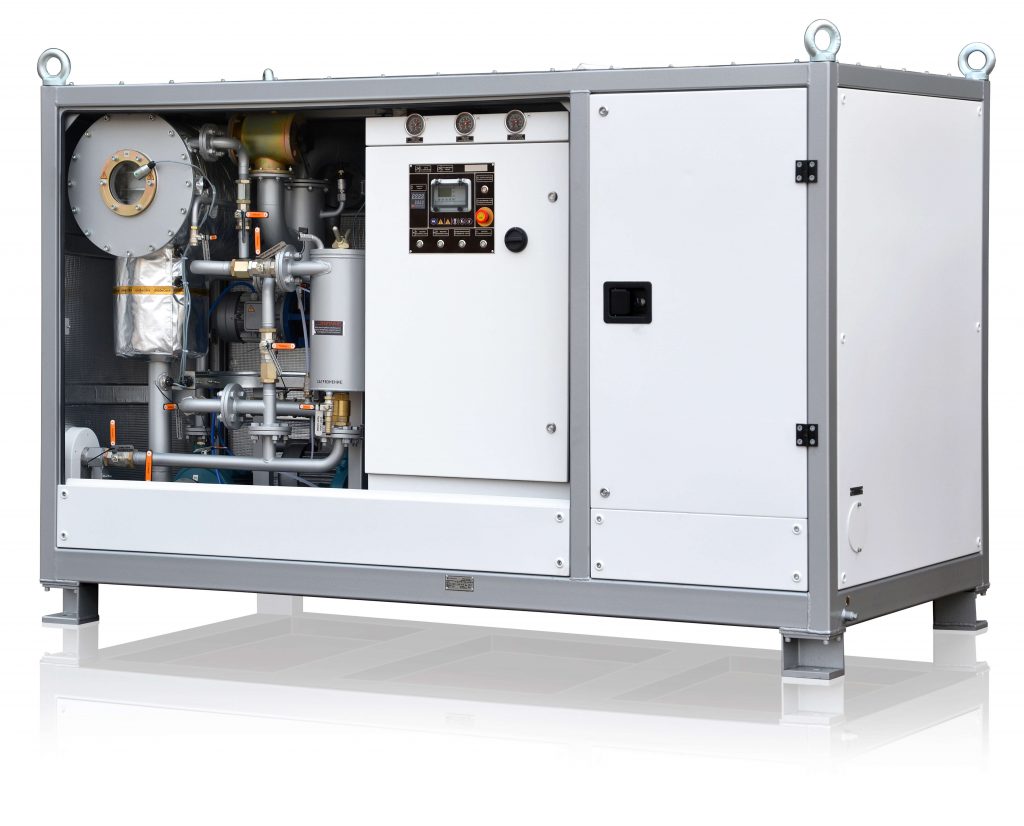

Instalação móvel para limpeza de óleo CMM-4/7
Esta unidade móvel de tratamento de óleo da GlobeCore destina-se à desgaseificação de óleo, remoção de partículas sólidas e aquecimento de óleo para transformadores sob tensão de até 1150 kV.
A unidade pode ser usada para as seguintes finalidades: (1) aquecer equipamentos elétricos preenchidos de óleo com óleo quente; (2) secagem a vácuo de transformadores (3) aspiração dos transformadores. A unidade é mais adequada para organizações envolvidas na instalação, reparo e manutenção de transformadores com óleo e outros equipamentos elétricos com óleo.
A unidade não se destina a uso em atmosfera explosiva, na presença de gases tóxicos e substâncias corrosivas.
Ao trabalhar em ambientes fechados, o exaustor deve ser retirado da sala através de mangueiras ou tubulações.
| Parâmetros | valor |
| Produtividade, m3 / hora / gal por hora: | |
|
4/1059.0 |
|
7/1853.0 |
| Faixa de ajuste de capacidade, m3 / hora / galão por hora: | 0-4.0/0.0-1059.0 |
| Parâmetros do óleo processado *: | |
|
0.1 |
|
10 |
|
9 |
|
8 |
|
1 |
|
70 |
| Temperatura do óleo no modo de aquecimento, º ¡/ ºF | 90/194 |
| Coeficiente de filtração | ≥50 |
| Pressão de saída, MPa | 0.35 |
| A altura do óleo, metros / jardas | 35.0/38.3 |
| Potência do aquecedor, kW | 50 |
| Potência de superfície específica do aquecedor, W / cm2, não mais | 1.15 |
| Consumo máximo de energia, kW | 60 |
| Configurações de energia | |
|
400 |
|
50/60 |
| Dimensões, mm / ft | |
|
3250/10’8’’ |
|
1940/6’4’’ |
|
1800/5’11’’ |
| Peso kg / lb | 1270/2,806.7 |
Note: * Parâmetros iniciais do óleo:
Teor de gás em volume – não mais de 5%;
Teor de humidade em massa – não mais de 0,1% (100 g / t);
Temperatura – não inferior a 0 º / 32 ºF.
** Todo o equipamento fornecido nos EUA usa 60 Hz de corrente alternada.
Planta de óleo móvel – GlobeCore
- Não há necessidade de usar adsorventes para desidratar o óleo do transformador;
- a operação do equipamento não causa poluição do ar ou resíduos que exigem armazenamento e descarte;
- fácil operação e manutenção;
- desempenho máximo do óleo mesmo após um ciclo de tratamento;
- baixo consumo de energia;
- baixo nível de ruído;
- a unidade pode ser facilmente movida e usada no local de operação do transformador.
