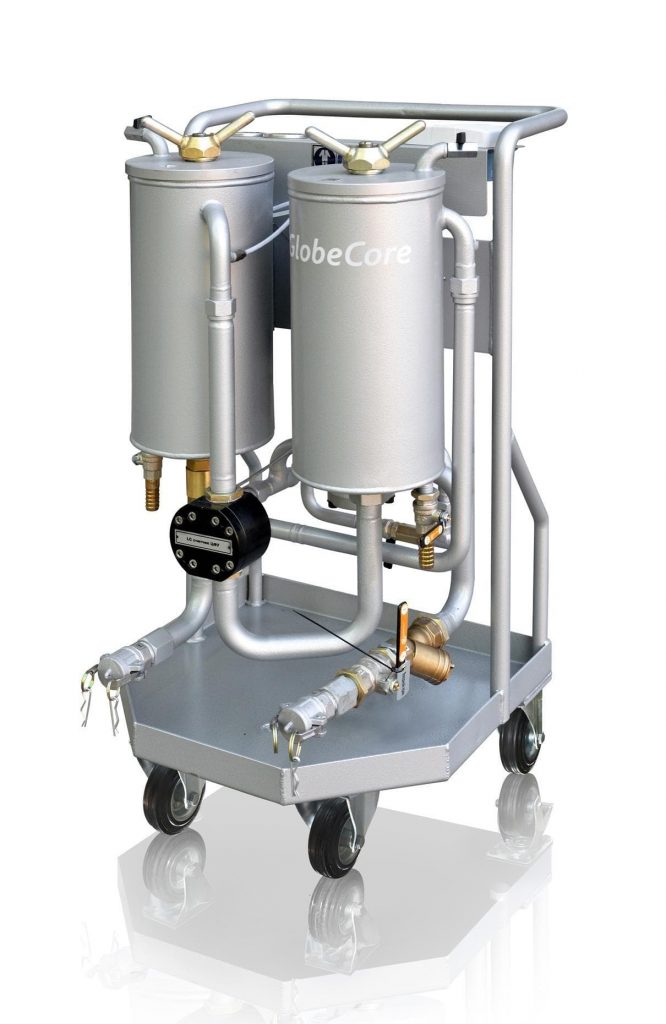

Instalação de filtração de óleo CFU
A unidade CFU é uma unidade de filtragem portátil de oficina projetada para remover partículas sólidas dos óleos lubrificantes e isolantes com uma viscosidade não superior a 70 cSt a 50 ° C / 122 ° F.
A instalação pode funcionar nas seguintes condições :
- temperatura ambiente: 10 a 35 ° C / 49,7 a 97,73 ° F;
- pressão de 84 a 106,7 kPa (de 630 a 800 mm. Mercúrio);
- elevação acima do nível do mar até 2000 metros / 6561 pés;
- zona de explosão à prova de fogo.
Unidade CFU – uma unidade portátil de filtragem de óleo com um filtro de adsorção projetado para: (1) remoção de partículas sólidas; (2) remoção de cinzas; (3) remoção de água dissolvida; (4) remoção de ácidos solúveis em água; e (5) remover os álcalis do óleo industrial com uma viscosidade não superior a 70 cSt a 50 ° C / 122 ° F.
A unidade pode funcionar nas seguintes condições.:
- temperatura ambiente: +10 a + 35 ° C / 49,7 a 97,73 ° F;
- pressão de 84 a 106,7 kPa (de 630 a 800 mm. Mercúrio);
- elevação acima do nível do mar até 2000 metros / 6561 pés;
- zona de explosão à prova de fogo.
A GlobeCore fabrica e fornece equipamentos de limpeza de óleo para transformadores, industriais, turbinas e outros tipos de óleo. As unidades de tratamento de óleo da GlobeCore são confortáveis, práticas e funcionais. Seu trabalho não é acompanhado pela liberação de substâncias nocivas na atmosfera. Além disso, seu consumo de energia é minimizado, o que economiza custos
|
Parâmetros |
Valor |
||
|
CFU-1.7 |
CFU -4 |
CFU -6 |
|
| Capacidade, m3 / h / gal. à uma hora |
1.7/450 |
4/1059 |
6/1588 |
| Precisão de filtração, micron |
5 |
25 |
20 |
| Potência nominal kW |
2.2 |
3 |
3 |
| Pressão de óleo na saída, MPa |
0.25 |
0.3 |
0.3 |
| Fonte de alimentação 50 Hz, V |
380 |
380 |
400 |
| Dimensões mm / ft comprimento / largura / altura |
600/600/1100 2’/2’/3’8’ |
580/560/1115 1’11’’/1’11’’/3’9’’ |
670/625/995 2’3’’/2’1’’/3’3’’ |
| Peso kg / lb |
10/22.1 |
70/154.7 | 135/298.35 |
|
Parâmetros |
Valor | |
| CFU 0.8 | CFU 0.5 | |
| Capacidade, m3 / h / gal. à uma hora | 0.3…0.8*/79.4…211.7 | 0.5/132 |
| Elemento de filtro : | ||
| • filtro poroso, passível de regeneração | “APRIS”- 6MI-II | FE-18 |
| • filtro de cartucho | – | FE-16 |
| Temperatura do óleo processado, ºС/ ºF | 20…50/ 68…122 | 20…50/68…122 |
| Parâmetros do óleo processado: | ||
| • remoção de água,% | 92…98 | – |
| • remoção de partículas sólidas % | 93…97 | – |
| • grau de filtração, mícron | 3…5 | – |
| Potência nominal kW | 0.75 | 0.75 |
| Pressão de óleo na saída, MPa | 0.3 | – |
| Tensão trifásica 50Hz, V | 380 | 380 |
| Dimensões, mm / pés, comprimento / largura / altura |
580/480/1350 1’11”/1’7”/4’5” |
640/640/1370 2’1”/2’1”/4/6” |
| Peso kg / lb | 60/132.6 | 100/221 |
*Depende do tipo de óleo processado
Nota Os parâmetros são indicados para óleo que não contém:
- surfactantes que retêm água no óleo;
- emulsões de água de origem mecânica ou química.
- fácil manutenção e operação;
- tamanho compacto;
- mobilidade.
