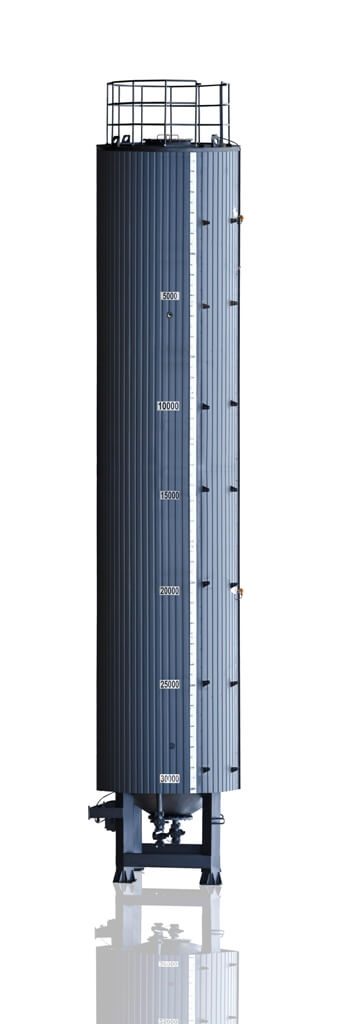

O tanque de coleção e armazenamento de emulsão betuminosa SBE (UVB-1)

O tanque de coleção e armazenamento de emulsão betuminosa SBE- é projetado para armazenamento de emulsão betuminosa produzida com a unidade de emulsão betuminosa UVB-1. Pode ser fornecido com um agitador ou com uma bomba de circulação.A coleção pode ser fornecido com um agitador ou com uma bomba de circulação. O sistema está equipado com sensores de temperatura e pressão, Dinel e Wika, além de um sensor de transbordamento.

A coleção de emulsão betuminosa consiste dos seguintes componentes:

Tanque de coleta de emulsão betuminosa

Visão geral da unidade: 1 – Recipiente; 2- escada de serviço; 3-  cabine de controle ; 4- misturadores; 5- sistema de circulação de portadores de calor (permutador de calor);

6 – Sensor de níveis; 7- sensor de sobrecarga de emergência; 8 – conector de transbordamento; 9- conector de carregamento; 10- conector de circulação; 11- conector de reserva; 12-Conector de saídas; 13- conector de dreno; 14- sensores de temperatura; 15 – vista escotilha

Recipiente isolado horizontal 1- feito de aço estrutural com sistema de circulação de portador de calor (5). Na parte inferior do tanque há um conector de saída (12). Através do qual o betume é descarregado para os consumidores, e um conector de drenagem (13).

Dentro do tanque há agitadores de palhetas (4).Com acionamentos no teto do tanque

Para controlar o nível de betume  tem um sensor de nível (6). Instalado dentro do tanque .Para aumentar a confiabilidade, o tanque é equipado com um sensor de nível de reserva (sensor de emergência) (7). Que interrompe a bomba de injeção automaticamente ao atingir este nível. O Um conector de transbordamento (8). Está instalado na parede traseira do recipiente.

A cabine  de controle (3). Facilita o controle da unidade.

A escada de serviço (2 ). Está instalada no lado do tanque.

Três conectores de entrada estão instalados no teto do tanque de armazenamento de betume: para carregamento de betume (9). Para circulação de betume (10).  Um conector de reserva,que pode complementar o conector de carregamento principal.

Os termistores são instalados nas partes superior e inferior do tanque  para monitorar a temperatura (14).

O sistema de circulação do transportador de calor consiste em tubulações e jaquetas de isolamento. O sistema pode ser conectado ao sistema de aquecimento de processo da instalação ou a um aquecedor autônomo. Óleo industrial com temperatura de operação t = 190 ° С é usado no sistema.

A frente do tanque  é equipada com um termômetro bimetálico para controle de temperatura adicional.

Para o controle visual do nível do líquido no tanque, é instalada uma escotilha na parte superior do tanque , que também pode ser usada para manutenção do interior do tanque.

Diagrama de conexão

Diagrama de conexão

Coletor de Emulsão de Betume
