Desgaseificação da instalação para processar o óleo do cabo CMM-1CO
Desgaseificação da instalação para processar o óleo do cabo CMM-1CO
A instalação CMM-1CO destina-se à desgaseificação, secagem, limpeza de impurezas mecânicas e armazenamento de porções de óleo de cabo preparado, bem como para enchimento de linhas de cabos cheias de óleo até 500 kV inclusive. A instalação pode ser usada para evacuar transformadores e outros equipamentos.
A unidade pode processar óleos de cabos com as seguintes propriedades:
- teor de humidade em massa do óleo – não mais de 100 ppm;
- classe de pureza industrial segundo ISO 4406 – não pior que – / 19/16.

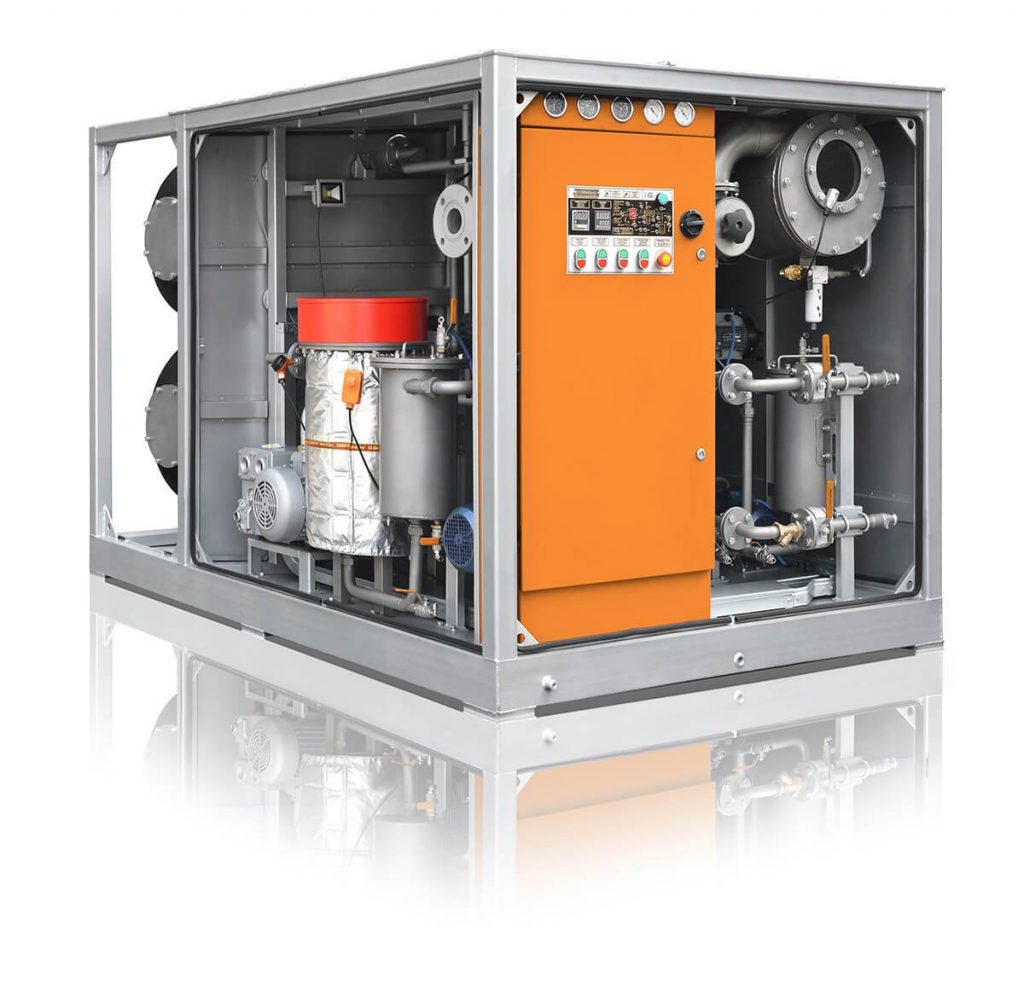

O CMM-1CO consiste diretamente de uma coluna de vácuo, uma bomba de entrada, um aquecedor, uma bomba de saída, filtros grossos e finos, um gabinete de controle, uma bomba de vácuo e foreline, bem como tanques de armazenamento de óleo.
A instalação é um contêiner pré-fabricado no qual todos os componentes e conjuntos estão localizados. Tanques para armazenar o óleo preparado são retirados do recipiente. As portas de abertura são fornecidas nas paredes laterais e frontais do contêiner para fácil acesso e manutenção.
| Nome do parâmetro | Valor |
| 1. Produtividade, m3 / hora, não menos | 1 |
| 2. * Parâmetros do óleo processado: 2.1 – teor de umidade em massa do óleo, ppm, não mais 2.2 – teor de impurezas mecânicas, g / t, não mais d 2.3 – conteúdo de impurezas mecânicas, g / t, não mais 2.4 – precisão de filtração, micron 2.5 – tensão de ruptura, kV, não menos |
0,05052 -/14/12 8 2 70 |
| 3. temperatura do óleo no modo de aquecimento, ºС, não mais do que | 70 |
| 4. coeficiente de filtragem | ≥50 |
| 5. Pressão de saída, (nom. / Máx.), Bar | 2/12 |
| 6. Potência do aquecedor de óleo, kW | 18 |
| 7. Potência superficial específica do aquecedor de óleo, W / cm2, não mais que | 27 |
| 8. Consumo máximo de energia, kW, não mais | 27 |
| 9. O volume de óleo no tanque de armazenamento, m3 | 0,7 |
| 10. parâmetros de corrente elétrica 10.1 – tensão, V 10.2 – frequência variável, Hz |
Qualquer a pedido do cliente |
| 11. Dimensões totais, mm, não mais que 11.1 -comprimento 11.2 – altura 11.3 – largura |
2450 1700 1500 |
| 12. Massa, kg, não mais | 1800 |
- a gama completa de trabalhos de secagem e desgaseificação de óleo de cabos, a evacuação de linhas de cabos e o reabastecimento de seus tanques de alimentação;
- melhorar a confiabilidade da operação de linhas de energia a cabo com óleo;
- fácil manutenção e operação;
- pode ser feito tanto na versão estacionária (em um contêiner, em um quadro, sob um toldo) e móvel (em rodas, em um reboque).
